Macchina da taglio per la fibra di carbonio: taglio veloce, pulito, preciso
Prova la SM-322-TA per il taglio industriale della fibra di carbonio preimpregnata
Tecnologia Plug&Play
Trasforma la tua macchina facilmente in meno di un minuto
Oltre 20 anni di esperienza
Nella progettazione delle macchine semi-automatiche per il taglio di tessuti tecnici e materiali industriali
Made in Italy pre e post
Macchine realizzate in Italia. Assistenza pre e post vendita con sede in Italia
Fibra di carbonio, il materiale del futuro e le sfide nel taglio
Si sente spesso parlare del carbonio come materiale del futuro: elevate prestazioni applicate a svariati settori. Sarebbe, però, più corretto parlare di fibra di carbonio, rinforzo ampiamente utilizzato nel mondo dei materiali compositi.
Compositi a base di fibra di carbonio vengono impiegati per la produzione di svariati oggetti: bici e loro componenti, canne da pesca; ma anche protesi mediche e svariati componenti di veicoli aeronautici o automobilistici.
La fibra di carbonio è un materiale composto principalmente da due componenti, dette anche fasi:
- una matrice, generalmente una resina
- un materiale di rinforzo, che in questo caso è costituito da fibre di carbonio
La fibra di carbonio generalmente viene impregnata con resina epossidica che ha lo scopo di tenere insieme i fili di carbonio, trasferirgli lo sforzo, proteggerli dall’aggressione di agenti esterni o da colpi accidentali e donare uniformità al materiale.
Settori di applicazione
Uno di questi è il tuo settore?
Se stai cercando un plotter per il taglio della fibra di carbonio scopri la nostra soluzione di taglio: SM-322-TA
Il taglio del carbonio prepreg
Il carbonio preimpregnato è un semilavorato le cui fibre sono già impregnate con la resina nelle giuste proporzioni, questo (il rapporto matrice/fibre costante) garantisce un requisito indispensabile per ottenere un processo ripetibile.
Il taglio automatico viene effettuato con dei macchinari CNC semi automatici, più noti come banchi da taglio o plotter.
Grazie all’impiego di particolari utensili, scelti in base alle caratteristiche specifiche del carbonio preimpregnato da tagliare, un HMI intuitiva e di facile comprensione e programmi che ottimizzano il taglio limitando al massimo gli scarti, è possibile tagliare in continuo per sostenere o incrementare i ritmi della produzione.
SAPEVI CHE...
- La fibra di carbonio è circa quattro volte più leggera dell’acciaio e circa quattro volte più resistente.
- Le fibre di carbonio sono 10 volte più sottili di un capello umano (un singolo filamento ha forma cilindrica e misura 5-8 μm di diametro).
- Per incrementare ulteriormente la resistenza le singole fibre di carbonio vengono unite in filamenti intrecciati.
Differenze di taglio e tecnologia: lama, ultrasuono o laser
Quando si tratta di tagliare il carbonio preimpregnato bisogna sempre tenere in considerazione le caratteristiche specifiche del materiale, ma anche i processi, le necessità, i volumi, i tempi della produzione e il campo di applicazione.
Non esiste una tecnologia universale per il taglio della fibra di carbonio, ogni decisione va valutata in base a svariati fattori con il supporto degli esperti del settore.
Per quanto riguarda il taglio automatico, esistono diverse tecnologie disponibili sul mercato: taglio lama, taglio ultrasuono, taglio laser. Ognuna di esse darà un risultato, in termini di taglio, differente. Mettiamole a confronto.
| Caratteristiche | TAGLIO LAMA | TAGLIO A ULTRASUONI | TAGLIO LASER |
|---|---|---|---|
| Precisione del taglio | Elevata | Elevata | Elevata |
| Pulizia dei bordi | Bordi puliti, senza necessità di rifilatura | Bordi puliti, senza necessità di rifilatura | Bordi bruciati o ingialliti |
| Velocità di taglio | Veloce | Veloce | Variabile (Dipende dal materiale e spessore) |
| Emissioni | Assenti | Assenti | Presenza di emissioni |
| Trattamento Aria | Non necessario | Non necessario | Richiesto |
| DPI respiratori | Non necessari | Non necessari | Richiesti |
| Versatilità | Elevata | Media | Limitata solo agli spessori più bassi |

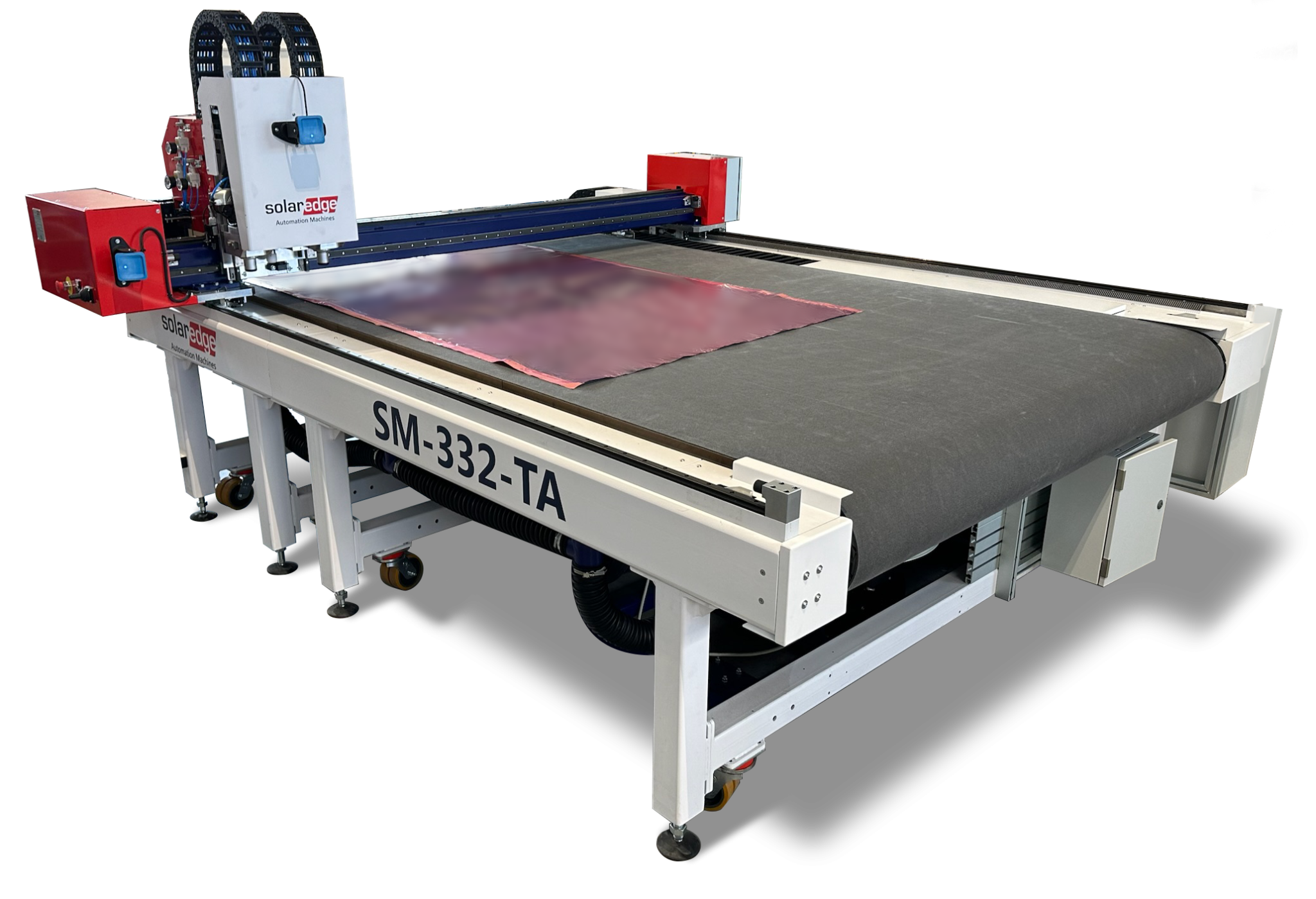

Plotter da taglio per la fibra di carbonio e non solo
Con oltre 20 anni di esperienza nella progettazione delle macchine semi-automatiche per il taglio di tessuti tecnici e materiali industriali, Cutting Edge Automation Machines ha concentrato capacità tecniche, know-how ed esperienza maturata sul campo, nella SM-332-TA. Un plotter che offre ai propri clienti un ampio ventaglio di soluzioni per il taglio della fibra di carbonio ed altri materiali compositi.
La SM-332-TA è una macchina da taglio affidabile, dalla struttura robusta. Ottimizzata per il taglio dei materiali compositi offre, al contempo, un elevato grado di personalizzazione e versatilità per rispondere alle singole esigenze di ogni nostro cliente.
- Velocità di taglio fino a 90 m/min.
- Accelerazione fino a 1G
- Precisione +/- 0,1 mm
- Ripetibilità +/- 0,05 mm
- Disponibile in varie dimensioni
- Doppio alloggio per utensili intercambiabili
- Puntatore laser
- Porta marcatore
- Alloggio per due punzoni
- Nastro trasportatore industriale
- Area di scarico del materiale tagliato
- Triplice sistema per trasportare il tessuto (barra pressore, pinze e tappeto conveyor)

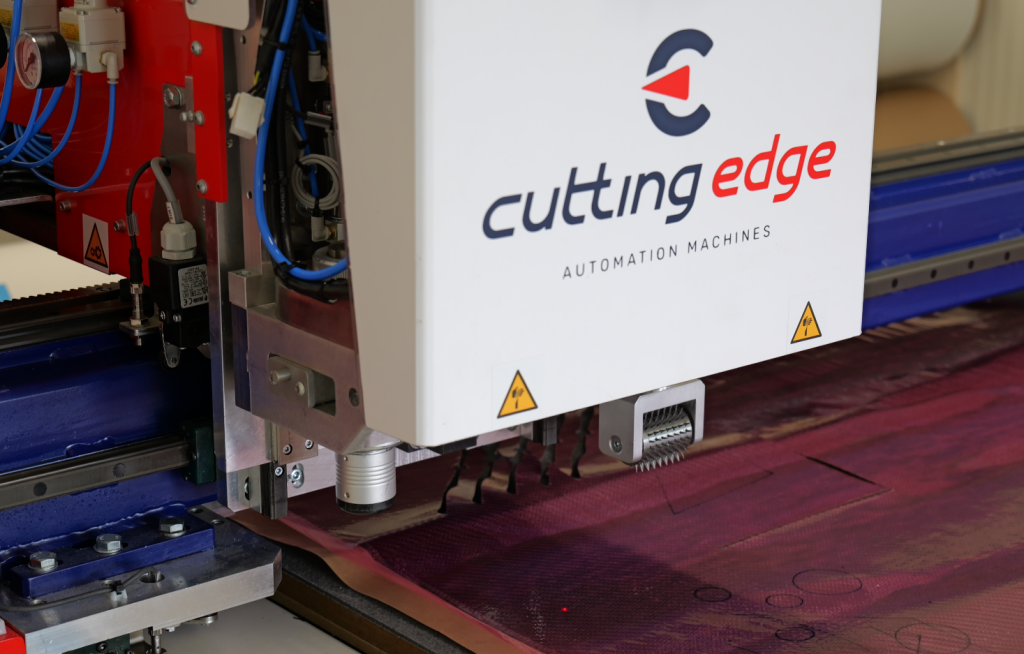

- Marcatore
- Puntatore laser per determinare lo zero dinamico
- Lama fissa
- Lama vibrante
- Lama rotella non motorizzata
- Lama rotella motorizzata
- Kiss-cut
- Lama V-cut
- Lama V-cut vibrante
- Fresatrice
- Utensile di punzonatura
- Utensile per cordonatura
- Lama a ultrasuoni
- EasyWork Xtreme
- Automatic nesting
- Splitbox
- Barcode reading
- Easy Production Management System (EPMS)
- Easy Data Monitoring System

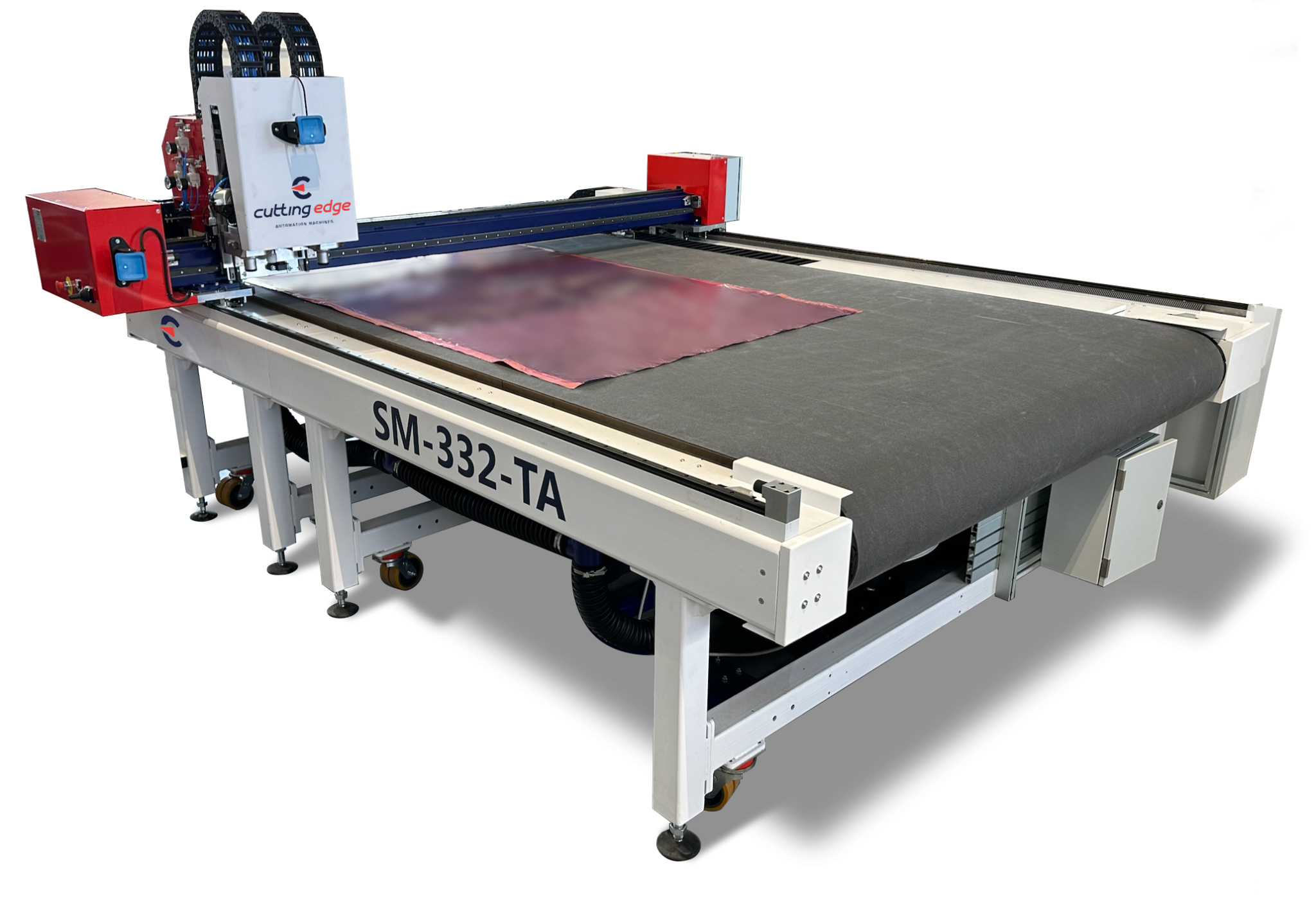

Perchè scegliere la SM-332-TA
Scopri la nostra macchina per il taglio della fibra di carbonio: SM-332-TA .
Vieni a testare le sue performance con una demo dedicata.
- Tagli precisi, puliti e veloci
- Sistema di cambio utensili Plug&Play
- Molteplici tecnologie di taglio disponibili
- Macchina robusta dalla solida struttura industriale
- Innovativi sistemi di sicurezza con sofisticati sensori radar
E dopo l’acquisto?
Il nostro lavoro non termina con la consegna e l’installazione della macchina, perché i nostri clienti sono prima di tutto partner commerciali e contribuire al successo dei loro prodotti è uno dei nostri principali obiettivi.
- Training
- Consulenza su richiesta
- Gestione richiesta ricambi
- Pacchetti di manutenzione periodica
- Interventi presso il cliente in Italia e all’estero
Personalizzazione
Il taglio del carbonio richiede un’attenta valutazione dello specifico tipo di materiale da processare (e dei suoi componenti), delle esigenze della produzione e del tipo di applicazione finale.
Questa analisi porterà alla configurazione della macchina più adeguata.
Grazie all’ampia scelta di tecnologie, utensili e accessori la SM-332-TA offre soluzioni che rispondono perfettamente alle necessità del cliente.
Sei interessato a saperne di più?

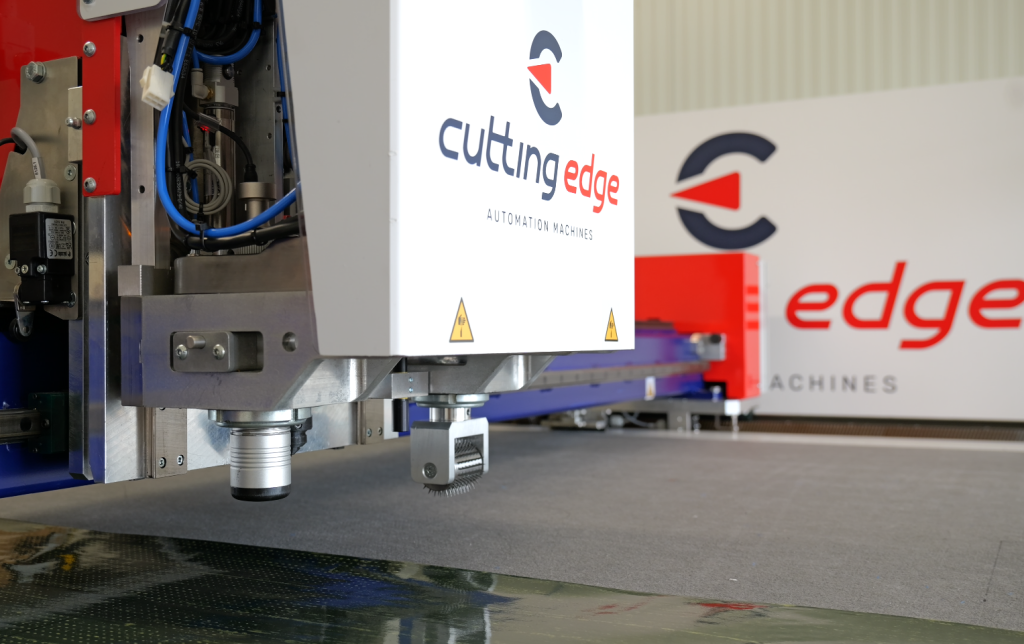

Plug & Play
La nostra macchina da taglio dispone di doppi mozzi portautensili e permette di alloggiare fino a due utensili contemporaneamente, in aggiunta al marcatore, al puntatore laser e alla possibilità di avere due punzoni.
Il grande vantaggio offerto dalla SM-332-TA è il cambio rapido degli utensili da taglio: si può sostituire l’utensile in pochissimi passaggi, tutto in meno di 1 minuto.

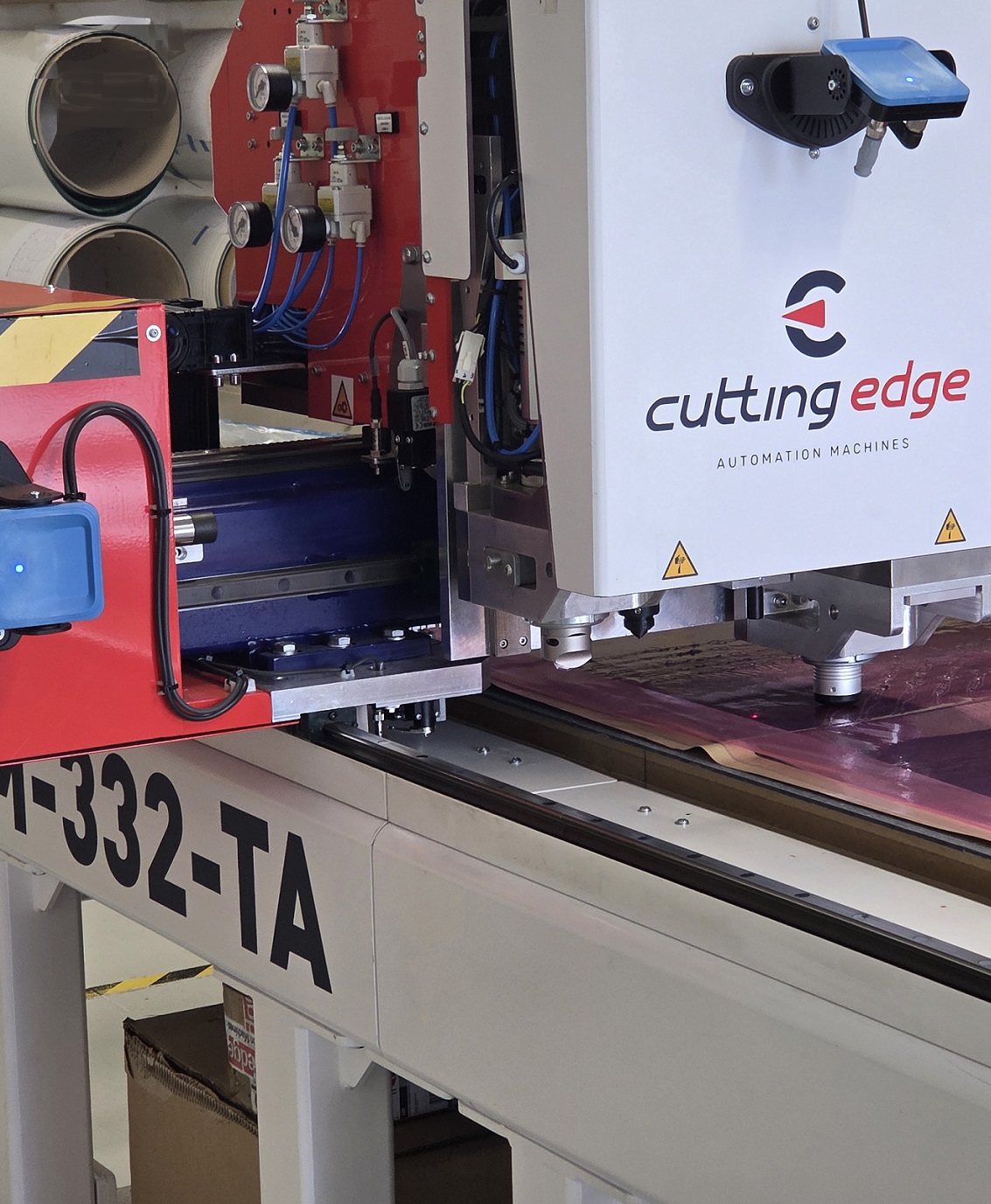

Safety Systems
La SM-332-TA è dotata di un attento sistema di sicurezza, volto a garantire la salvaguardia dell’operatore. Sensori radar posti sul ponte e sulla testa di taglio assicurano di lavorare nella massima sicurezza.
Quando un ostacolo viene individuato, la macchina si ferma automaticamente ad una distanza di sicurezza preimpostata di 500 mm (radar posto sulla testa) o 800 mm (radar posto sul ponte).

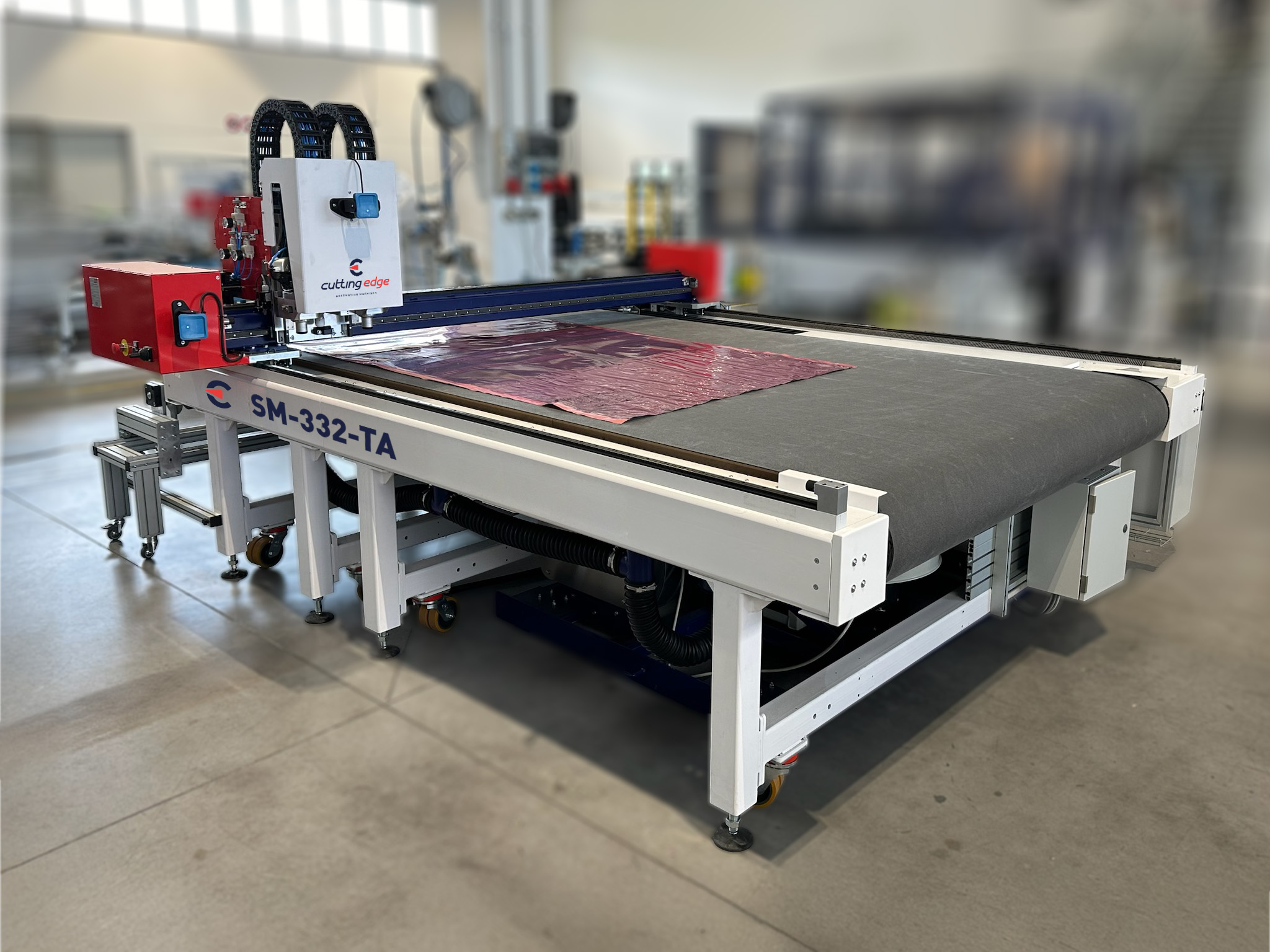

Versatilità e affidabilità
La SM-332-TA nasce come una macchina altamente flessibile, progettata per massimizzare l’efficienza produttiva e soddisfare un’ampia gamma di requisiti di taglio.
L’esperienza acquisita negli anni e un’attenta progettazione hanno portato a sviluppare una macchina dalla struttura robusta con componenti di qualità e dalle prestazioni elevate.
Compila il form per altre informazioni
- Azienda Italiana
- Demo online gratuita
- +20 anni di esperienza
Contattaci
Cutting Edge Automation Machines
Cutting Edge Automation Machines, originariamente operativa come SMRE SpA, è attiva nel campo della produzione di macchine per l’automazione da 25 anni.
L’azienda si occupa della progettazione e costruzione di soluzioni produttive hi-tech per il taglio, saldatura e cucitura di tessuti tecnici, industriali, compositi e PVC.
Con sede a Umbertide (PG), è una realtà consolidata per il suo settore di riferimento e, ad oggi, conta più di 2.000 macchine consegnate in oltre 50 paesi.
